Проектиране на съединители между печатни платки

2022-02-18

Проектиране на съединители между печатни платки

Проектиране и механични и електрически свойства на съединители между печатни платки

Първо поколение между PCB конектор

Понастоящем постепенно популяризираното RF решение от платка до платка, традиционният малък RF коаксиален конектор "борда към платка", като MCX, не позволява никаква толерантност, особено толеранса на аксиалното разстояние между платка и платка. В серията SMB двойка мъжки и женски конектори си сътрудничат, за да реализират аксиалното и радиалното изместване чрез еластичната смяна на шлицовите части на женския конектор. Въпреки това, поради границата на еластичната промяна на еластичните части, допустимото аксиално и радиално изместване е много малко, така че конекторите, инсталирани на една и съща платка, няма да надвишават три двойки.

Второ поколение между PCB конектор

Това е главно тристепенен коаксиален конектор. Решението се основава на принципа на коаксиалната предавателна линия. Отклонението в позицията между печатни платки се преодолява чрез различни ъгли на наклон на междинния адаптер и междината на интерфейса. Този вид приложение за конектори може да се нарече тристепенна схема за твърдо свързване. Предимства: компактна структура, кратко разстояние на предаване, висока плътност на поставяне, може да се реализира сляпо вмъкване, лесно разглобяване и монтаж, висока ефективност на теста, по-добра производителност от кабела, което е благоприятно за модулния дизайн на продуктите. Например, серия mmbx и SMP, чрез добавяне на адаптер като междинен съединител и приемане на метода на комплект от три части, адаптерът като междинен съединител може да се върти леко спрямо гнездото, фиксирано на платката, така че да позволи определено голямо радиално изместване. Между PCB конектор от трето поколение

С развитието на оборудването от трето поколение има все повече и повече конектори на една и съща платка, а изискванията за аксиално и радиално плаващо количество конектори също са все по-високи (схемата на свързване на междуплатковите съединители от трето поколение е показано на фигура 4). Поради това се ражда ново поколение схеми от платка до платка: като PSMP, smp-max, MBX и т.н. (както е показано на фигура 5). Такива приложения обикновено се използват под 10GHz, аксиалните и радиалните допуски са основно +/- 1mm.
Smp-max е нова схема за междубордова връзка. Контактите в двата края са съответно плътно прилягащи и свободни, а двата средни адаптера са симетрични. По време на нанасяне междинният адаптер се съпоставя ръчно с плътно прилепващия край, а плътно прилепващият край е проектиран със затягащ процеп, за да се осигури голяма сила на изтегляне, след като адаптерът е съчетан с него. В същото време в свободния край на монтирането е поставен голям отвор на звънеца за насочване на сляпо вкарване, което е удобно за оператора да въвежда плавно при затваряне на горния и долния модул (разбира се, водеща колона е поставена в горната част и долни модули за подпомагане на въвеждането на конектора и предотвратяване на повреда на жлеба на венчелистчето). След съвпадение адаптерът може да плава свободно в свободния край, който се определя според действителното работно разстояние на горния и долния модул.
Smp-max е съединител платка към платка със супер толерантност. Радиалният ъгъл на отклонение на smp-max е 3 градуса, а аксиалното плаващо количество е + / - 1 mm, дори до + / - 1,2 mm. Интерфейсът за свързване използва уникална патентована технология за съвпадение на импеданса. Дори ако аксиалният толеранс между плочата и плочата достигне максимума, когато има празнина до 2 мм (0,78 ") между конекторите, тя все още може да постигне добро съвпадение на импеданса, така че да се гарантира, че работата на всички електрически уреди отговаря на стандарта . Максималният аксиален толеранс е дори 4 пъти по-голям от SMP. Радиалният толеранс също има добра производителност. Може да достигне максимален наклон от 3 ° в диапазона DC-6 GHz на цялата работна честотна лента. В същото време той може да постигне VSWR по-добър от 1.2 и максимална мощност от 165 вата при 3GHz.

Проектиране на радиочестотна връзка между печатна платка и модул

В RRH радиочестотната връзка между печатна платка, филтър, антена и други модули в активни проводници може да се реализира не само чрез горния тристепенен конектор между платките, но и чрез твърда връзка, така че да се намалят разходите и да се подобри гъвкавостта.

Проектиране на RF взаимно свързване между компланарни печатни платки

При прилагането на тристепенен тип тръстиката се използва за предаване на RF сигнал. В същото време има определена способност за толерантност, а цената е 2/3 по-ниска от тази на тристепенния тип. В режим на ниска цена същият конектор може да се използва за предаване на радиочестотни, цифрови и захранващи устройства. До известна степен може да се каже, че е общ съединител.
С широкото внедряване на 5g базови станции и прилагането на малки активни антени, малки базови станции и друго оборудване през последните години, пазарът изисква модулите за безжични базови станции като RRH да бъдат по-малки и по-компактни. Следователно, прилагането на конектори между платки с надеждна производителност, малък обем, голям толеранс и висока производителност се превърна в консенсус на R & D инженери на производители на комуникационно оборудване. Според специфичните изисквания за проектиране на оборудването, формата на оформлението на платката и изискванията за предаване на радиочестотния сигнал, изберете подходящия паралелен конектор платка към платка и мостов съединител между общите платки, което е много полезно за изследването и разработването на безжични оборудване. При проектирането на RRH, активна антена и малка базова станция могат да бъдат избрани следните методи:

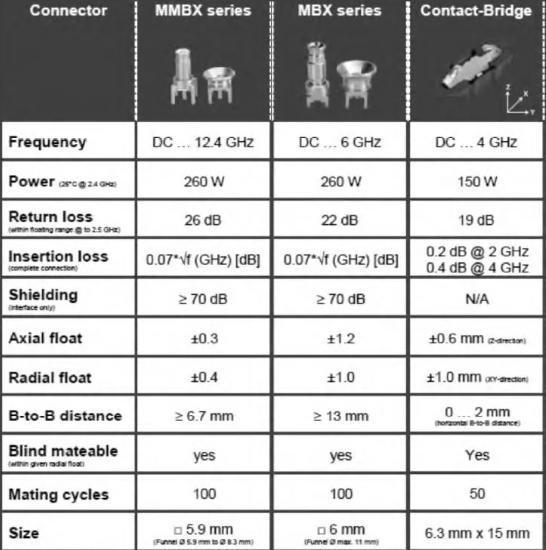

(1) Продуктът има малък обем, малко разстояние между платките и ниски изисквания за толеранс. Серия Mmbx и други подобни конектори могат да бъдат избрани, а минималното разстояние между платката е 6,7 мм.
(2) Размерът на продукта е голям, разстоянието между печатните платки е по-голямо от около 13 mm, а изискванията за толеранс са високи. Могат да бъдат избрани PSMP, smp-max, MBX и други серийни конектори.
(3) За общ панел може да се избере мостов конектор и нов тръстиков конектор, който може да предава RF, захранване и цифрови сигнали едновременно.
(4) За RF връзка от печатна платка към филтър, антена и други модули, в допълнение към горните 1 и 2 конектори, твърдата форма на свързване може също да бъде избрана според действителния дизайн, за да се намалят разходите и да се подобри гъвкавостта.
